標準同步帶寬度 K W L

06=6MM 7 11 19

09=9MM 11 15 23

12=12MM 14 18 26

15=15MM 17 21 29

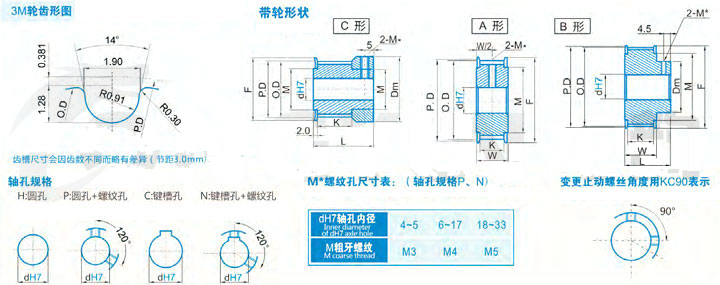

規格形狀節徑P.D 外徑O.D 擋邊外徑F 擋邊內徑M 輪轂直徑Dm 內孔dH7

A形 B形|C形

H P C|N H P C|N

3M*14 C|A 13.37 12.61 16 9.5 16 4|5|6 4|5|6 4|5|6

3M*15 14.32 13.56 18 11 18 4|5|6 4|5|6 4|5|6

3M*16 15.28 14.52 18 11 18 4~7 4~7 4~7

3M*18 17.19 16.43 20 12 20 4~8 4|5 4~8 4~8

3M*19 18.14 17.38 23 13 23 4~9 4|5|6 4~8 4~8

3M*20 19.10 18.34 23 13 23 4~9 4|5|6 4~8 4~8

3M*22 21.01 20.25 25 16 25 4~10 4~8 4~10 4~10

3M*24 A|B 22.92 22.16 25 16 14 4~10 4~10 4~10 4~8

3M*25 23.87 23.11 28 18 16 4~11 4~11 8|10|11 4~11 4~10

3M*26 24.83 24.07 28 18 16 5~11 5~11 8|10|11 5~11 5~10 8

3M*28 26.74 25.98 31 20 18 5~13 5~13 8~13 5~13 5~10 8

3M*30 28.65 27.89 33 22 20 6~15 6~14 8~14 6~15 6~12 8

3M*32 30.56 29.80 35 24 20 6~17 6~16 8~16 6~16 6~12 8~11

3M*34 32.47 31.71 41 28 26 6~20 6~18 8~18 6~20 6~18 8~11

3M*36 34.38 33.62 41 28 26 6~20 6~18 8~18 6~20 6~18 8~13

3M*40 38.20 37.44 44 32 30 8~24 8~23 8~23 8~24 8~21 8~13

3M*44 42.02 41.26 48 36 32 8~28 8~25 8~25 8~28 8~23 8~16

3M*48 45.84 45.08 51 36 34 8~30 8~25 8~25 8~30 8~25 8~18

3M*50 47.75 46.99 52 38 34 8~32 8~28 8~28 8~30 8~25 8~20

3M*60 57.30 56.54 60 46 39 8~38 8~33 8~32 8~35 8~30 8~20

3M*70 68.76 68.00 75 55 50 8~50 8~42 8~0 8~46 8~438 8~22

基準額定功率表：Htd3M型號/同步帶寬度9mm（Kw）
主動輪	主動輪齒數
轉速	10	12	14	16	18	20	24	28	32	40	48	56	64	72	80
20	無	0.002	0.002	0.002	0.003	0.003	0.003	0.005	0.005	0.007	0.010	0.012	0.013	0.013	0.015
40	無	0.003	0.003	0.005	0.005	0.005	0.007	0.008	0.010	0.015	0.018	0.021	0.025	0.028	0.031
60	0.003	0.005	0.005	0.007	0.008	0.008	0.012	0.013	0.017	0.021	0.028	0.033	0.038	0.041	0.046
100	0.007	0.008	0.010	0.012	0.013	0.015	0.018	0.021	0.026	0.035	0.046	0.054	0.063	0.069	0.078
200	0.013	0.017	0.018	0.021	0.025	0.028	0.036	0.045	0.053	0.071	0.091	0.109	0.124	0.139	0.155
300	0.018	0.021	0.026	0.030	0.035	0.040	0.050	0.059	0.071	0.096	0.122	0.144	0.165	0.185	0.206
400	0.021	0.026	0.031	0.038	0.043	0.050	0.061	0.074	0.087	0.117	0.149	0.177	0.201	0.228	0.252
500	0.026	0.031	0.038	0.045	0.051	0.058	0.073	0.087	0.102	0.137	0.175	0.206	0.236	0.266	0.295
600	0.030	0.036	0.045	0.051	0.058	0.066	0.083	0.099	0.117	0.157	0.198	0.234	0.269	0.302	0.335
700	0.033	0.041	0.050	0.058	0.066	0.074	0.092	0.112	0.132	0.175	0.221	0.262	0.299	0.337	0.375
800	0.038	0.046	0.054	0.064	0.073	0.083	0.102	0.124	0.145	0.193	0.244	0.287	0.328	0.37	0.411
870	0.040	0.050	0.058	0.068	0.078	0.087	0.109	0.132	0.155	0.205	0.259	0.305	0.348	0.393	0.436
900	0.041	0.050	0.059	0.069	0.079	0.091	0.112	0.135	0.158	0.210	0.264	0.312	0.356	0.401	0.446
1000	0.045	0.054	0.064	0.076	0.086	0.097	0.120	0.145	0.172	0.226	0.285	0.337	0.384	0.432	0.480
1160	0.050	0.061	0.073	0.084	0.097	0.109	0.135	0.163	0.191	0.252	0.317	0.373	0.426	0.480	0.533
1200	0.051	0.063	0.074	0.086	0.099	0.112	0.139	0.167	0.196	0.257	0.325	0.383	0.437	0.429	0.545
1400	0.058	0.071	0.084	0.097	0.112	0.125	0.155	0.186	0.219	0.289	0.361	0.426	0.487	0.546	0.607
1450	0.059	0.073	0.086	0.101	0.114	0.129	0.160	0.191	0.226	0.295	0.371	0.436	0.498	0.559	0.622
1600	0.064	0.078	0.092	0.107	0.124	0.139	0.172	0.206	0.243	0.317	0.398	0.467	0.533	0.599	0.665
1750	0.069	0.084	0.099	0.116	0.132	0.149	0.185	0.221	0.259	0.338	0.422	0.497	0.568	0.637	0.708
1800	0.069	0.086	0.102	0.119	0.135	0.152	0.188	0.224	0.264	0.345	0.431	0.507	0.579	0.650	0.721
2000	0.076	0.092	0.111	0.127	0.147	0.165	0.203	0.244	0.285	0.373	0.464	0.546	0.622	0.698	0.774
2400	0.087	0.107	0.127	0.147	0.168	0.190	0.233	0.279	0.325	9.424	0.526	0.619	0.705	0.790	0.875
2800	0.099	0.120	0.142	0.165	0.188	0.213	0.261	0.312	0.365	0.474	0.586	0.686	0.782	0.875	0.967
3200	0.109	0.134	0.158	0.183	0.208	0.234	0.289	0.345	0.401	0.520	0.642	0.751	0.853	0.954	1.053
3600	0.120	0.145	0.173	0.200	0.228	0.256	0.315	0.375	0.437	0.564	0.695	0.812	0.921	1.026	1.130
4000	0.130	0.158	0.186	0.216	0.248	0.277	0.340	0.404	0.470	0.607	0.744	0.868	0.983	1.094	1.200
5000	0.155	0.188	0.221	0.256	0.292	0.327	0.401	0.475	0.551	0.705	0.860	0.995	1.119	1.236	1.343
6000	0.178	0.216	0.254	0.294	0.333	0.375	0.457	0.540	0.624	0.794	0.959	1.101	1.226	1.340	1.437
7000	0.200	0.243	0.258	0.330	0.375	0.419	0.510	0.601	0.691	0.871	1.041	1.185	1.304	1.403	1.478
8000	0.221	0.269	0.315	0.365	0.413	0.460	0.559	0.657	0.752	0.939	1.110	1.244	1.346	1.421	1.460
10000	0.262	0.317	0.373	0.427	0.483	0.538	0.648	0.754	0.856	1.041	1.195	1.289	1.327	1.307	1.219
