標準同步帶寬度    K    W    L

09=9MM    11    16    28

15=15MM    17    22    34

25=25MM    27    32    44

30=30MM    32    37    49

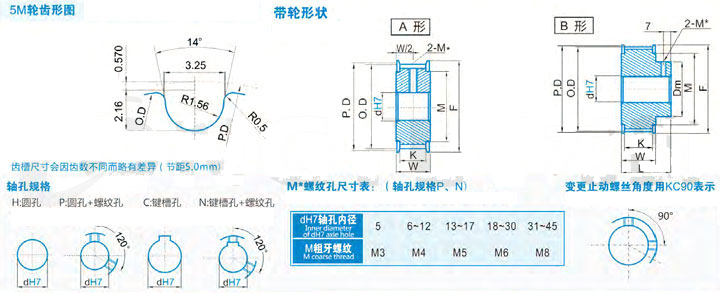

規格    形狀    節徑P.D    外徑O.D    擋邊外徑F    擋邊內徑M    輪轂直徑Dm    內孔dH7

A形    B形|C形

H    P    C|N    H    P    C|N

5M*14    A|B    22.28    21.14    25    16    14    6~10    6~10    8|10    6~10    6~8

5M*15    23.87    22.73    28    18    15    6~10    6~10    8|10    6~10    6~8

5M*16    25.46    24.32    32    20    17    7~12    7~12    8~12    7~12    7~10    8

5M*18    28.65    27.51    33    22    19    7~14    7~12    8~12    7~14    7~11    8|10

5M*19    30.24    29.10    35    24    19    6~16    6~16    8~16    6~15    6~11    8|10

5M*20    31.83    30.69    35    24    19    7~16    7~16    8~16    7~15    7~11    8|10

5M*22    35.01    33.87    41    28    24    7~19    7~18    8~18    7~19    7~15    8~12

5M*24    38.20    37.06    44    32    27    7~22    7~20    8~20    7~22    7~17    8~13

5M*25    39.79    38.65    44    32    27    7~22    7~20    8~20    7~22    7~17    8~15

5M*26    41.38    40.24    48    36    31    8~27    8~22    8~22    8~27    8~21    8~17

5M*28    44.56    43.42    48    36    32    8~27    8~24    8~24    8~27    8~22    8~18

5M*30    47.75    46.61    51    36    33    10~28    10~26    10~26    10~28    10~23    10~18

5M*32    50.93    49.79    55    39    37    10~32    10~28    10~28    10~32    10~27    10~22

5M*34    54.11    52.97    60    46    40    10~37    10~30    10~30    10~36    10~30    10~25

5M*36    57.30    56.16    60    46    40    10~37    10~30    10~30    10~36    10~30    10~25

5M*40    63.66    62.52    67    50    47    10~42    10~38    10~38    10~42    10~35    10~28

5M*44    70.03    68.89    75    55    50    12~50    12~42    12~40    12~46    12~38    12~32

5M*48    76.39    75.25    83    63    60    12~55    12~45    12~40    12~55    12~45    12~40

5M*50    79.58    78.44    86    66    63    12~59    12~45    12~43    12~59    12~45    12~43

5M*60    95.48    94.34    99    78    75    12~72    12~45    12~45    12~71    12~45    12~45

5M*72    114.59    113.45    119    100    90    12~80    12~65    12~50    12~80    12~65    12~50

注：以上是本公司標準參考型號參數，具體型號根據您的要求定制加工。
